هر سیم افشان چه مقدار آمپر را می‌تواند تحمل کند؟

پاسخ کوتاه به سؤال «هر سیم چند آمپر تحمل می‌کند؟» یک عدد ثابت نیست. سطح مقطع سیم مهم است، اما روش نصب، تعداد رشته‌های برق‌دار کنار هم، دمای محیط، جنس هادی، طول مسیر و نوع عایق هم روی جریان مجاز اثر می‌گذارند. به همین دلیل، عددی که برای یک سیم در هوای آزاد مناسب است ممکن است برای همان سیم داخل لوله یا در مسیر شلوغ مناسب نباشد.

برای انتخاب سیم و فیوز باید دو موضوع جدا را هم‌زمان بررسی کرد: گرم‌شدن هادی در اثر عبور جریان و افت ولتاژ در طول مسیر. اگر فقط به جدول‌های آماده نگاه کنیم، ممکن است سیم از نظر حرارتی پاسخ‌گو باشد اما در انتهای مسیر ولتاژ کافی نرسد. این راهنما برای برآورد اولیه و خرید آگاهانه است؛ طراحی نهایی مدارهای ساختمان باید با شرایط واقعی اجرا و مقررات پروژه کنترل شود.

آمپراژ سیم به چه عواملی وابسته است؟

سطح مقطع هادی

سطح مقطع بیشتر معمولاً مقاومت کمتری ایجاد می‌کند و امکان عبور جریان بیشتری می‌دهد. با این حال، عبارت «سیم ۲.۵ چند آمپر است؟» بدون دانستن شیوه‌ی نصب پاسخ کاملی ندارد. عدد ۲.۵ فقط سطح مقطع اسمی هادی را نشان می‌دهد، نه جریان مجاز قطعی برای هر پروژه.

روش عبور و دفع گرما

سیمی که آزادانه گرما را به محیط پس می‌دهد با سیمی که داخل لوله، کانال یا کنار چند مدار دیگر قرار گرفته، شرایط حرارتی یکسانی ندارد. هرچه دفع گرما دشوارتر باشد، جریان مجاز باید محافظه‌کارانه‌تر انتخاب شود. برای مدارهایی که چند رشته‌ی برق‌دار در یک مسیر دارند، ضریب کاهش ظرفیت نیز باید در محاسبه دیده شود.

جنس هادی و عایق

مس و آلومینیوم رفتار یکسانی ندارند و عایق نیز محدوده‌ی دمایی مشخصی دارد. روی حلقه یا بسته‌ی سیم و کابل باید جنس هادی، نوع عایق و سطح مقطع خوانده شود. مقایسه‌ی دو سیم فقط از روی رنگ روکش یا قطر ظاهری، راه مطمئنی برای تشخیص ظرفیت آن‌ها نیست.

طول مسیر و افت ولتاژ

طول زیاد باعث می‌شود حتی جریان متوسط هم افت ولتاژ قابل‌توجهی ایجاد کند. این موضوع برای موتور، پمپ، کولر، روشنایی مسیرهای طولانی و هر مصرف‌کننده‌ای که در انتهای ساختمان قرار دارد مهم‌تر است. اگر مسیر طولانی است، علاوه بر آمپراژ حرارتی باید افت ولتاژ نیز جداگانه محاسبه شود.

به‌جای حفظ‌کردن عدد، مدار را چگونه بررسی کنیم؟

سؤال	چرا مهم است؟	تصمیم درست
بار مصرفی چقدر است؟	جریان مدار از توان و ولتاژ به‌دست می‌آید.	توان واقعی وسایل و هم‌زمانی کار آن‌ها را مشخص کنید.
سیم از کجا عبور می‌کند؟	دفع گرما ظرفیت جریان را تغییر می‌دهد.	لوله، سینی، کانال، دیوار یا فضای آزاد را ثبت کنید.
چند مدار کنار هم هستند؟	تجمع گرما ظرفیت را کاهش می‌دهد.	رشته‌های برق‌دار و ضریب اصلاح را در نظر بگیرید.
مسیر چند متر است؟	مسیر طولانی افت ولتاژ بیشتری دارد.	افت ولتاژ را با طول رفت و برگشت بررسی کنید.
فیوز چه نقشی دارد؟	فیوز باید از سیم و بار محافظت کند.	فیوز را صرفاً برای جلوگیری از قطع‌کردن بی‌دلیل بزرگ‌تر نکنید.

محاسبه‌ی اولیه‌ی جریان با توان

برای یک بار تک‌فاز ساده، جریان تقریبی از تقسیم توان بر ولتاژ به‌دست می‌آید:

جریان تقریبی = توان مصرفی ÷ ولتاژ

برای نمونه، وسیله‌ای با توان ۲۳۰۰ وات در شبکه‌ی ۲۳۰ ولت حدود ۱۰ آمپر جریان می‌کشد. این محاسبه فقط جریان بار را نشان می‌دهد و جایگزین انتخاب سطح مقطع، حفاظت، افت ولتاژ و جریان راه‌اندازی موتور نمی‌شود. اگر چند وسیله به یک مدار وصل هستند، توان هم‌زمان آن‌ها و احتمال راه‌اندازی هم‌زمان باید بررسی شود.

در مدارهای موتوری، جریان درج‌شده روی پلاک و جریان راه‌اندازی ممکن است از مقدار محاسبه‌شده برای بار مقاومتی بیشتر باشد. برای همین، مدار پمپ یا کولر را نباید با الگوی مدار روشنایی مقایسه کرد.

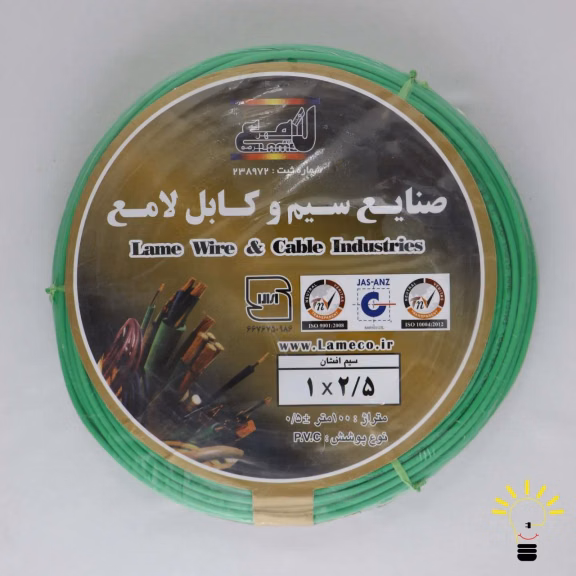

سیم ۲.۵ برای چه مداری مناسب است؟

سیم با سطح مقطع ۲.۵ میلی‌متر مربع در بسیاری از پروژه‌ها برای مدارهای پریز بررسی می‌شود، اما این جمله به‌تنهایی مجوز استفاده در هر ساختمان نیست. طول مسیر، تعداد رشته‌ها در لوله، دمای محیط، جنس سیم، نوع مصرف‌کننده و مشخصات فیوز باید کنار هم دیده شوند.

اگر هدف شما خرید سیم ۲.۵ است، ابتدا مشخص کنید مدار برای پریزهای معمولی، یک وسیله‌ی پرمصرف، موتور یا مسیر طولانی استفاده می‌شود. برای مدارهای جداگانه، سیم را از روی نیاز همان مدار انتخاب کنید و مدارهای مستقل را با یک سیم مشترک و یک فیوز بزرگ‌تر جایگزین نکنید. مشخصات درج‌شده روی محصول و تطبیق آن با نقشه‌ی برق از خودِ عدد سطح مقطع مهم‌تر است.

برای مقایسه‌ی محصولات، به سیم افشان سر بزنید و قبل از سفارش، طول، رنگ، نوع هادی و کاربرد را با نیاز پروژه تطبیق دهید. در صورتی که طول مسیر یا بار زیاد است، انتخاب سیم فقط بر اساس عبارت «سیم ۲.۵ چند آمپر تحمل می‌کند» می‌تواند گمراه‌کننده باشد.

افت ولتاژ را از آمپراژ جدا کنید

ممکن است یک سیم از نظر گرم‌شدن تحمل جریان را داشته باشد، اما به‌دلیل طول زیاد، افت ولتاژ مدار زیاد شود. نشانه‌هایی مانند کم‌شدن نور در انتهای مسیر، سخت روشن‌شدن موتور یا گرم‌شدن غیرعادی اتصالات را نباید با تعویض فیوز به‌تنهایی حل کرد. در چنین وضعیتی مسیر، سطح مقطع، اتصالات و خود مصرف‌کننده باید بررسی شوند.

برای محاسبه‌ی دقیق‌تر افت ولتاژ، مقاومت هادی در دمای کار، طول رفت و برگشت، جریان و نوع مدار لازم است. راهنمای محاسبه‌ی افت ولتاژ در ساختمان این محاسبه را جداگانه توضیح می‌دهد.

اشتباه‌های رایج هنگام انتخاب سیم

• انتخاب فیوز بزرگ‌تر برای جلوگیری از قطع‌کردن، بدون بررسی ظرفیت سیم.
• استفاده از یک جدول عمومی برای همه‌ی روش‌های نصب.
• نادیده‌گرفتن طول مسیر و افت ولتاژ.
• تشخیص سطح مقطع از روی قطر بیرونی روکش.
• وصل‌کردن بار موتور به مداری که برای روشنایی انتخاب شده است.
• ترکیب سیم‌های با جنس، سطح مقطع یا عایق متفاوت بدون اتصال و حفاظت مناسب.
• اعتماد به نوشته‌ی فروشنده بدون بررسی برچسب، نشان استاندارد و مشخصات سازنده.

مرجع فنی و نکته‌ی ایمنی

استاندارد IEC 60364-5-52 انتخاب و اجرای سیستم‌های سیم‌کشی را در ارتباط با روش نصب، انتخاب هادی و افت ولتاژ بررسی می‌کند. جدول‌های منتشرشده در اینترنت را باید با استاندارد مورد استفاده‌ی پروژه و دستورالعمل سازنده تطبیق داد.

اگر مدار برای بار پرتوان، محیط گرم، موتور، کارگاه یا مسیر طولانی است، محاسبه را به برق‌کار مجاز بسپارید. یک سیم ارزان‌تر یا فیوز بزرگ‌تر، جایگزین طراحی درست و اتصال مطمئن نیست.

جریان دائم، جریان لحظه‌ای و بار هم‌زمان

مصرف‌کننده همیشه در یک نقطه‌ی ثابت کار نمی‌کند. بعضی وسایل جریان را به‌صورت پیوسته می‌کشند و بعضی مانند موتور هنگام راه‌اندازی جریان بیشتری می‌خواهند. در یک ساختمان نیز ممکن است همه‌ی بارها هم‌زمان روشن نباشند. این تفاوت باید در برآورد بار و انتخاب حفاظت دیده شود؛ میانگین ساده‌ی توان‌ها همیشه رفتار واقعی مدار را نشان نمی‌دهد.

در مدارهای روشنایی، کیفیت درایور و روش روشن‌شدن چراغ‌ها نیز مهم است. در مدارهای موتوری، جریان راه‌اندازی و دفعات روشن و خاموش‌شدن روی انتخاب کلید و کابل اثر می‌گذارد. برای همین، اطلاعات پلاک وسیله و دستورالعمل سازنده از یک عدد کلی در اینترنت معتبرتر است.

ظرفیت حرارتی با ظرفیت عملی یکی نیست

جدول‌های جریان مجاز معمولاً برای روش نصب، دمای محیط و تعداد مشخصی از هادی‌های برق‌دار تهیه می‌شوند. اگر یکی از این فرض‌ها تغییر کند، عدد جدول هم باید اصلاح شود. قرارگرفتن چند مدار در یک لوله، عبور کابل کنار منبع گرما، دفن‌شدن مسیر در عایق یا استفاده از کانال بسته، همگی شرایط دفع حرارت را تغییر می‌دهند.

همچنین نقطه‌ی ضعیف مدار ممکن است خود سیم نباشد. ترمینال شل، سرسیم نامتناسب، دوشاخه‌ی بی‌کیفیت یا جعبه‌ی اتصال گرم می‌شود و مقاومت موضعی ایجاد می‌کند. در بازرسی، محل اتصال‌ها را هم‌وزن خود کابل بررسی کنید.

روش پیدا کردن مشخصات قابل اعتماد

هنگام خرید، از فروشنده بخواهید مشخصات همان حلقه یا بسته را نشان دهد. نام سازنده، سطح مقطع، جنس هادی، نوع عایق، طول، استاندارد و شرایط نگهداری باید قابل خواندن باشد. در پروژه‌ای که چند حلقه‌ی مشابه لازم است، مشخصات همه‌ی بسته‌ها را مقایسه کنید؛ تغییر مدل یا تولیدکننده بدون ثبت در فهرست مصالح می‌تواند محاسبات قبلی را بی‌اعتبار کند.

اگر سیم پس از بازشدن بوی غیرعادی، روکش چسبنده، ترک، له‌شدگی یا اختلاف محسوس با نمونه‌ی تأییدشده دارد، آن را در مدار نصب نکنید تا هویت و کیفیتش بررسی شود. ارزان‌تر بودن سیم، ارزش ریسک دوباره‌کاری یا گرم‌شدن اتصال را ندارد.

چه زمانی باید طراحی دوباره بررسی شود؟

اضافه‌شدن کولر، پمپ، شارژر خودرو، دستگاه جوش، فر برقی یا هر بار پرتوان می‌تواند توازن مدارهای قبلی را تغییر دهد. در این حالت فقط یک پریز یا فیوز جدید اضافه نکنید؛ ظرفیت تابلو، مسیر ورودی، هادی حفاظتی و افت ولتاژ باید دوباره بررسی شوند.

گرم‌شدن روکش، تغییر رنگ ترمینال، بوی سوختگی، صدای وزوز کلید، قطع‌و‌وصل مکرر یا کم‌نورشدن چراغ‌ها علامت بررسی فوری است. مدار را بی‌دلیل دوباره وصل نکنید و عیب را با فیوز بزرگ‌تر پنهان نکنید.
