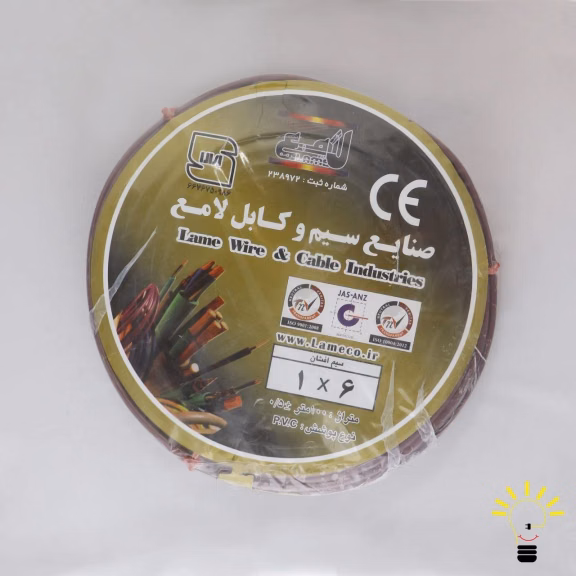

سیم‌کشی ساختمان و ظوابط آن

1.مقدمه

سیم‌کشی ساختمان، ستون فقرات تأسیسات الکتریکی است که نه‌ تنها مسیر انتقال انرژی را فراهم می‌سازد، بلکه در ایمنی ساکنان و عملکرد صحیح تجهیزات نقش حیاتی دارد. طراحی صحیح سیم‌کشی مستلزم شناخت دقیق بارهای مصرفی، ویژگی‌های هادی و عایق‌ها، ضوابط حفاظتی و شرایط محیطی است. انتخاب اشتباه مقطع کابل یا عدم رعایت ضوابط می‌تواند منجر به اضافه‌جریان، افزایش دما، افت ولتاژ غیرمجاز، و نهایتاً خطر آتش‌سوزی یا خرابی تجهیزات گردد.

خرید سیم و کابل - کلینیک برق ساختمانی لبخند

۲. استانداردهای مرجع

برای تضمین کیفیت و ایمنی، سیم‌کشی ساختمان باید مطابق با استانداردهای معتبر طراحی و اجرا شود. مهم‌ترین این استانداردها عبارت‌اند از:

• استاندارد IEC 60364 («Low-voltage electrical installations»): مجموعه‌ای از الزامات طراحی، نصب، آزمون و بازرسی تأسیسات برق فشارضعیف در ساختمان‌های مسکونی، تجاری و صنعتی سبک.
• استاندارد IEC 60228 («Conductors of insulated cables»): تعاریف کلاس‌های هادی (۱۰۰% مس یا آلومینیوم)، مقاطع اسمی و مقاومت ویژه.
• استاندارد BS 7671 (Regulations for Electrical Installations): نسخه بریتانیایی استاندارد IEC 60364، با تأکید بر حفاظت در برابر شوک الکتریکی، اضافه‌جریان، و افت ولتاژ؛ شامل جداول جریان‌های مجاز و ضوابط نصب عملیاتی.
• کد ملی برق (NEC): در برخی کشورها (خصوصاً آمریکا) مرجع اصلی است که مفاد آن در طراحی سیم‌کشی ساختمان استفاده می‌شود.

علاوه بر این‌ها، در هر کشور استانداردهای ملی (مانند استاندارد ایران، DIN آلمان، NFPA آمریکا و…) ممکن است جداول و ضوابط تکمیلی ارائه دهند.

۳. ویژگی‌های هادی و عایق

۳.۱. مواد هادی

• مس: بالاترین رسانایی الکتریکی و دوام مکانیکی مناسب. رایج‌ترین انتخاب در سیم‌کشی ساختمان.
• آلومینیوم: سبک‌تر و ارزان‌تر از مس، اما رسانایی کمتری دارد (حدود ۶۰٪ مس). در قطعات بزرگ (مثل کابل‌های اصلی تا تابلو فرعی) استفاده می‌شود.

۳.۲. کلاس‌های انعطاف‌پذیری (IEC 60228)

۱. سیم‌های سخت (Class 1)
۲. نیمه‌سخت (Class 2)
۳. انعطاف‌پذیر (Class 5)
۴. بسیار انعطاف‌پذیر (Class 6)

۳.۳. انواع عایق

• PVC: ارزان، مقاوم در برابر حرارت تا حدود ۷۰–۸۰ °C، مناسب محیط‌های معمولی.
• XLPE (پلی‌اتیلن کراسلینک‌شده): مقاومت حرارتی بالا (تا ۹۰–۱۱۰ °C)، کاهش افت حرارتی و جریان بیشتر.
• Rubber (عایق لاستیکی): انعطاف‌پذیر، مقاوم در برابر روغن و حرارت، عمدتاً در کابل‌های انعطاف‌پذیر صنعتی استفاده می‌شود.

۴. مراحل طراحی سیم‌کشی

۴.۱. برآورد بار (Load Estimation)

۱. شناسایی کلیه مصرف‌کننده‌ها (روشنایی، پریز، تجهیزات قدرت).
۲. محاسبه توان هر مصرف‌کننده بر حسب کیلووات (kW).
3. اعمال ضریب همزمانی (Diversity Factor) برای بارهای مشترک و بارهای غیرهمزمان.
4. تبدیل توان به جریان با استفاده از فرمول: Ib=PV×cos⁡φI_b = \frac{P}{V \times \cos\varphi}Ib​=V×cosφP​

که در آن PPP توان بر حسب وات، VVV ولتاژ و cos⁡φ\cos\varphicosφ ضریب قدرت است.

۴.۲. انتخاب مقطع کابل (Cable Sizing)

سه معیار اصلی در انتخاب مقطع هادی مطرح است:

1. جریان مجاز (Ampacity): باید از جریان بار IbI_bIb​ بیشتر باشد.
2. افت ولتاژ مجاز: معمولاً در پایان هر مدار بین ۳٪ تا 5٪.
3. ظرفیت حرارتی محیط و شرایط نصب: تأثیر دمای محیط، دفن در زمین یا قرارگیری در لوله، اصلاح ضریب دمایی و ضریب گروه‌بندی کابل‌ها.

۴.۲.۱. جریان مجاز (I_z)

جریان مجاز هادی به عوامل زیر بستگی دارد:

• نوع عایق و دمای مجاز آن
• روش نصب (در هوا، داخل لوله، دفن در زمین)
• دمای محیط
• تعداد هادی‌های همبسته

جداول استاندارد BS 7671 Appendix 4 و IEC 60364 Annex B فهرست کاملی از جریان‌های مجاز در شرایط نصب مختلف ارائه می‌دهند.

۴.۲.۲. افت ولتاژ (Voltage Drop)

افت ولتاژ ناشی از امپدانس حلقه فاز-نول است: ΔV=Ib×L×Zc/1000\Delta V = I_b \times L \times Z_c / 1000ΔV=Ib​×L×Zc​/1000

که در آن LLL طول کابل (متر) و ZcZ_cZc​ امپدانس حلقه (Ω/km) است.

برای تسهیل محاسبات می‌توان از جداول BS 7671 Appendix 4 یا نمودارهای استاندارد استفاده کرد. افت ولتاژ مجاز بسته به نوع مصرف‌کننده:

• روشنایی: حداکثر 3٪
• مدارهای قدرت: حداکثر 5٪

۵. روش‌های محاسبه جریان مجاز

۵.۱. روش ساده جداول

استفاده مستقیم از جداول استاندارد براساس مقطع هادی، نوع نصب و دمای محیط.

۵.۲. روش Neher–McGrath

مدل دقیق‌تری برای محاسبه جریان مجاز کابل در طولانی‌مدت با در نظر گرفتن:

• هدایت حرارتی و ضریب هدایت زمین
• اثرات تجمع حرارتی میان کابل‌های چسبیده
• دمای محیط و حداکثر دمای هادی
  این روش در نرم‌افزارهای تخصصی و استاندارد IEEE 835 شرح داده شده است.

۶. حفاظت اضافه‌جریان (Overcurrent Protection)

هدف: جلوگیری از آسیب حرارتی به کابل و تجهیزات.

• کلید مینیاتوری (MCB) برای مدارهای روشنایی و پریزهای معمولی
• کلید اتوماتیک هوایی (ACB) یا کلیدهای قدرت (MCCB) در تابلوهای فرعی و اصلی
  باید هماهنگی زمانی-جریانی بین رله/فیوز و آمپاسیتی کابل رعایت شود. ضریب تنظیم رهاسازی اضافه‌بار و زمان قطع کوتاه‌مدت در حرارت بالاتر باید در محدود استاندارد باشد.

---

۷. اتصال به زمین و هم‌بندی (Earthing & Bonding)

ایمنی جان انسان و حفاظت از تجهیزات در برابر شوک الکتریکی اهمیت بالایی دارد.

• هادی حفاظتی (PE): اتصال فلزات هادی تجهیزات به زمین.
• هادی نول (N): بازگشت جریان بار.
• محافظت جان (RCD/ELCB): تشخیص عدم تعادل جریان فاز و نول و قطع سریع.
• هم‌بندی اصلی (Main Protective Bonding): اتصال به زمین سیستم لوله‌کشی و اسکلت ساختمان.

مقطع هادی حفاظتی معمولاً طبق فرمول: SPE=Iz×Lα×ΔTS_{PE} = \frac{I_z \times L}{\alpha \times \Delta T}SPE​=α×ΔTIz​×L​

یا براساس جداول BS 7671 انتخاب می‌شود.

---

۸. روش‌های نصب و اجرای عملیاتی

۱. انتخاب مسیر کابل: دوری از منابع حرارتی، عبور استاندارد از لوله‌ها و داکت‌ها.
۲. ثابت‌سازی کابل: استفاده از بست و گیره مناسب، با فواصل مجاز (حداکثر ۳۰ سانتی‌متر برای کابل تا 25 mm²).
۳. محافظت مکانیکی: در مناطق پررفت‌وآمد نصب خرطومی یا کانال فلزی.
۴. رنگ‌بندی هادی‌ها: مطابق استاندارد ملی (مثلاً فازها: قهوه‌ای، مشکی، خاکستری؛ نول: آبی؛ حفاظتی: زرد-سبز).
۵. علامت‌گذاری و مستندسازی: شماره‌گذاری مدارها روی تابلو و تهیه نقشه‌های As-Built.

۹. آزمون و بازرسی نهایی

پس از نصب کابل‌ها و اتصال تجهیزات، باید آزمون‌های زیر انجام شود:

• اندوکتانس و مقاومت حلقه (Loop Impedance Test)
• آزمون مقاومت عایق (Insulation Resistance Test)
• عملکرد RCD (تعیین زمان و جریان قطع)
• افت ولتاژ بارگذاری‌شده (Voltage Drop Test)

نتایج باید با مقادیر مجاز استانداردها مطابقت داشته باشد.

۱۰. نگهداری و تعمیرات

• بررسی بصری سالانه کابل‌ها و تابلوها
• پایش دمای نقاط اتصال تحت بار
• کنترل و تمیزکاری RCD و کلیدها
• به‌روزرسانی مستندات و نقشه‌ها پس از هر تغییر در مصرف یا مسیرها

۱۱. جدول استاندارد مقاطع کابل و جریان مجاز

مشخصات در نظر گرفته شده:

• ولتاژ خط به نول: ۲۳۰ VAC
• دمای محیط: ۳۰ °C
• نصب در هوا (روش B1 بر اساس BS 7671)

سطح مقطع هادی (mm²)	جریان مجاز (A)	افت ولتاژ در ۳۰ m (V)	کاربرد معمول
1.5	16	2.1	روشنایی ملایم
2.5	20	3.5	پریزهای سبک معمولی
4	25	5.6	پریزهای آشپزخانه
6	32	8.4	ماشین لباسشویی، اجاق
10	40	14.0	فر برقی، کولر
16	63	22.4	تهویه مطبوع خانگی
25	80	35.0	تابلو فرعی کوچک
35	100	49.0	تابلو اصلی مسکونی
50	125	70.0	تابلوهای ساختمانی بزرگ

نکته: افت ولتاژ محاسبه‌شده در ستون سوم بر اساس امپدانس حلقه‌ی تقریباً 0.07 Ω/km برای مقطع 4 mm² و جریان‌های درج‌شده است.

۱۲. مثال عددی زنده

فرض کنید:

• مدار روشنایی با بار کل معادل 2 kW
• طول کابل (یک‌طرفه) 20 m
• ضریب قدرت 0.9

1. جریان بار: Ib=2000230×0.9≈9.65 AI_b = \frac{2000}{230 \times 0.9} \approx 9.65\ \text{A}Ib​=230×0.92000​≈9.65 A
2. انتخاب اولیه مقطع: کابل 1.5 mm² (I_z=16 A) کفایت می‌کند.
3. افت ولتاژ: ΔV=9.65 ×20 ×12.1 /1000≈2.34 V\Delta V = 9.65\ \times 20\ \times 12.1\ \big/1000 \approx 2.34\ \text{V}ΔV=9.65 ×20 ×12.1 /1000≈2.34 V که برابر 1.02٪ از 230V است؛ در محدوده مجاز برای روشنایی.

۱۳. نتیجه‌گیری

در این مقاله به تشریح کامل مراحل طراحی سیم‌کشی ساختمان پرداختیم. از شناسایی بارها و مدل‌سازی جریان بار تا انتخاب مقطع کابل، محاسبه افت ولتاژ و جریان مجاز، و در نهایت ضوابط حفاظت اضافه‌جریان و ایمنی شرح داده شد. رعایت دقیق استانداردهای بین‌المللی و ملی (IEC, BS 7671, NEC و استانداردهای ملی) و استفاده از جداول و روش‌های محاسباتی معتبر، کلید تضمین ایمنی، دوام و کارایی تأسیسات برق ساختمان‌ها است.

منابع پیشنهادی برای مطالعه بیشتر:

1. IEC 60364 – Low-voltage electrical installations
2. IEC 60228 – Conductors of insulated cables
3. BS 7671 – Requirements for Electrical Installations
4. IEEE 835 – Standard Method for Calculation of the Current-Rating of Cables
5. کد ملی برق (NEC) جلدهای مرتبط با سیم‌کشی ساختمانی
