کابل قدرت چیست؟

کابل قدرت (Power Cable) یکی از مهم‌ترین اجزای سیستم‌های انتقال و توزیع انرژی الکتریکی است که برای انتقال برق از یک نقطه به نقطه دیگر در سیستم‌های الکتریکی به کار می‌رود. این کابل‌ها در بسیاری از صنایع، ساختمان‌ها، شبکه‌های برق، نیروگاه‌ها و حتی تجهیزات خانگی مورد استفاده قرار می‌گیرند. کابل قدرت بر اساس نوع کاربرد، ولتاژ، محیط نصب و استانداردهای مختلف طراحی و ساخته می‌شود. در ادامه به بررسی کامل کابل قدرت، ساختار آن، انواع، استانداردها و کاربردهای آن می‌پردازیم و در پایان نیز منابع معتبر بین‌المللی معرفی می‌شود.کلینیک برق ساختمانی لبخند - کلینیک برق لبخند

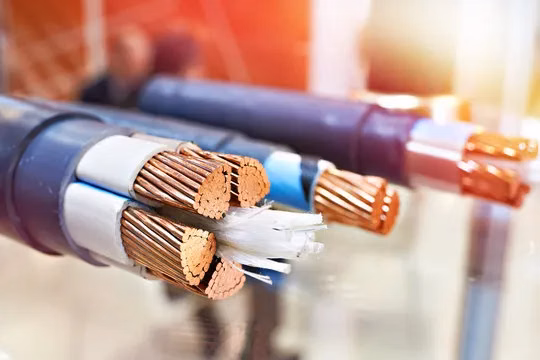

ساختار کابل قدرت

کابل قدرت شامل اجزای اصلی زیر است:

1. هادی (Conductor)

هادی بخش اصلی کابل است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. جنس هادی معمولاً از فلزاتی با رسانایی بالا مثل مس یا آلومینیوم انتخاب می‌شود.

• مس: بهترین رسانای الکتریکی است و در کابل‌های قدرتی که نیاز به انتقال جریان بالا دارند، استفاده می‌شود.
• آلومینیوم: رسانایی کمتری نسبت به مس دارد، اما به دلیل سبک‌تر بودن و هزینه کمتر، در بسیاری از کابل‌ها کاربرد دارد.

مثال:
کابل 16 میلی‌متری مسی معمولاً در تأسیسات صنعتی برای انتقال توان استفاده می‌شود.

2. عایق (Insulation)

عایق وظیفه جلوگیری از تماس هادی با محیط اطراف و کاهش خطرات ناشی از نشت جریان را بر عهده دارد. انتخاب جنس عایق بر اساس ولتاژ کاری، دما و محیط نصب انجام می‌شود.
مواد رایج عایق:

• PVC (پلی‌وینیل کلراید): برای دماهای کم و متوسط مناسب است.
• XLPE (پلی‌اتیلن کراسلینک شده): مقاومت بالایی در برابر حرارت و ولتاژهای بالا دارد.
• EPR (اتیلن پروپیلن): برای محیط‌های خاص و ولتاژهای بالا استفاده می‌شود.

3. غلاف داخلی (Inner Sheath)

غلاف داخلی به عنوان لایه‌ای محافظ بین عایق و لایه‌های خارجی عمل می‌کند. این لایه معمولاً از PVC یا مواد مشابه ساخته می‌شود.

4. آرمورینگ یا زره (Armoring)

در کابل‌هایی که در محیط‌های خشن نصب می‌شوند (مانند زیر زمین یا محیط‌های صنعتی)، از زره برای محافظت مکانیکی استفاده می‌شود. زره معمولاً از جنس فولاد یا آلومینیوم است.

5. غلاف خارجی (Outer Sheath)

غلاف خارجی آخرین لایه کابل است که وظیفه محافظت از کابل در برابر شرایط محیطی مانند رطوبت، مواد شیمیایی و ضربه را دارد. این لایه معمولاً از PVC یا مواد مقاوم دیگر ساخته می‌شود.

انواع کابل قدرت

کابل‌های قدرت بر اساس چند معیار تقسیم‌بندی می‌شوند:

1. بر اساس سطح ولتاژ

• کابل‌های فشار ضعیف (Low Voltage - LV): برای ولتاژهای زیر 1000 ولت استفاده می‌شوند.
• کابل‌های فشار متوسط (Medium Voltage - MV): برای ولتاژهای 1 تا 36 کیلوولت مناسب هستند.
• کابل‌های فشار قوی (High Voltage - HV): برای انتقال توان در ولتاژهای بالاتر از 36 کیلوولت استفاده می‌شوند.

2. بر اساس محیط نصب

• کابل‌های زمینی: با زره برای دفن در زیر زمین طراحی شده‌اند.
• کابل‌های هوایی: معمولاً سبک‌تر و بدون زره هستند و برای نصب روی دکل‌ها استفاده می‌شوند.
• کابل‌های زیرآبی: دارای غلاف‌های مقاوم در برابر آب و فشار هستند.

3. بر اساس نوع هادی

• کابل‌های مسی
• کابل‌های آلومینیومی

4. بر اساس نوع عایق

• کابل‌های PVC
• کابل‌های XLPE
• کابل‌های EPR

استانداردهای کابل قدرت

برای طراحی و تولید کابل‌های قدرت، استانداردهای معتبری وجود دارند که کیفیت و ایمنی کابل را تضمین می‌کنند. برخی از استانداردهای مهم عبارتند از:

• IEC 60502: استاندارد بین‌المللی برای کابل‌های قدرت تا ولتاژ 30 کیلوولت.
• BS 5467: استاندارد بریتانیا برای کابل‌های قدرت زره‌دار.
• UL 1581: استاندارد آمریکایی برای کابل‌های قدرت و کنترل.
• VDE 0276: استاندارد آلمان برای کابل‌های قدرت زیرزمینی.

کاربردهای کابل قدرت

1. انتقال انرژی در شبکه‌های برق

کابل‌های فشار قوی و فشار متوسط برای انتقال انرژی از نیروگاه‌ها به پست‌های توزیع استفاده می‌شوند.

2. تأسیسات صنعتی

در صنایع مختلف مانند نفت و گاز، پتروشیمی و معادن، کابل‌های قدرت برای تأمین برق تجهیزات استفاده می‌شوند.

3. ساختمان‌ها و تأسیسات تجاری

کابل‌های فشار ضعیف برای توزیع برق در ساختمان‌های مسکونی و تجاری به کار می‌روند.

4. سیستم‌های انرژی تجدیدپذیر

در مزارع بادی و خورشیدی از کابل‌های قدرت برای انتقال توان به شبکه برق استفاده می‌شود.

---

مزایا و معایب کابل قدرت

مزایا:

• قابلیت انتقال توان بالا
• ایمنی بیشتر نسبت به خطوط هوایی
• دوام بالا در شرایط محیطی سخت

معایب:

• هزینه نصب و نگهداری بالا (به خصوص کابل‌های زیرزمینی)
• محدودیت در تعمیرات سریع

مثال کاربردی از کابل قدرت

فرض کنید یک نیروگاه خورشیدی با ظرفیت 10 مگاوات دارید. انرژی تولید شده باید از طریق کابل‌های فشار متوسط به شبکه برق منتقل شود. در این حالت از کابل‌های XLPE با هادی آلومینیومی استفاده می‌شود، زیرا این کابل‌ها هم سبک هستند و هم در ولتاژهای متوسط عملکرد مناسبی دارند.

نکات مهم در انتخاب کابل قدرت

1. محاسبه جریان بار: جریان عبوری از کابل باید با ظرفیت کابل مطابقت داشته باشد.
2. شرایط محیط نصب: دما، رطوبت و نوع محیط (زیرزمینی یا هوایی) بر انتخاب کابل تأثیرگذار است.
3. استانداردها: استفاده از کابل‌هایی که با استانداردهای معتبر مطابقت دارند، الزامی است.
4. هزینه: علاوه بر هزینه خرید، هزینه نصب و نگهداری نیز باید در نظر گرفته شود.

منابع معتبر

1. "Power Cable Technology" by Sushil Kumar Ganguli
   این کتاب به بررسی تکنولوژی‌های مختلف کابل‌های قدرت و مواد مورد استفاده در آن می‌پردازد.
2. "Electrical Power Cable Engineering" by William A. Thue
   کتاب مرجعی برای طراحی و تولید کابل‌های قدرت که توسط مهندسین برق مورد استفاده قرار می‌گیرد.
3. استاندارد بین‌المللی IEC 60502
   این استاندارد جزئیات کاملی از کابل‌های قدرت تا سطح ولتاژ 30 کیلوولت ارائه می‌دهد.
4. "Design and Testing of Electrical Power Cables" by Frank M. Farmer
   این کتاب به آزمایش‌ها و طراحی کابل‌های قدرت در شرایط مختلف می‌پردازد.
5. کلینیک برق ساختمانی لبخند - کلینیک برق لبخند

نتیجه‌گیری

کابل قدرت یکی از اجزای کلیدی در سیستم‌های الکتریکی است که وظیفه انتقال انرژی را بر عهده دارد. انتخاب صحیح کابل قدرت بر اساس نوع کاربرد، محیط نصب و استانداردهای معتبر می‌تواند ایمنی و کارایی سیستم را تضمین کند. با توجه به گسترش سیستم‌های انرژی تجدیدپذیر و شبکه‌های هوشمند، استفاده از کابل‌های قدرت با کیفیت و کارآمد اهمیت بیشتری پیدا کرده است.
