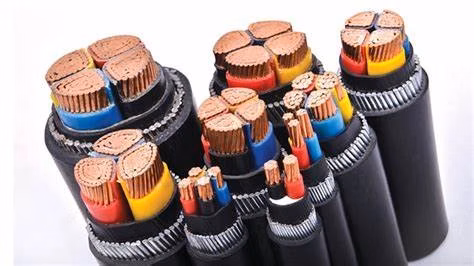

کابل آرموردار چیست؟ توضیح جامع و کامل

کابل آرموردار (Armored Cable) یک نوع کابل برق یا داده است که برای محافظت در برابر آسیب‌های مکانیکی، عوامل محیطی و سایر خطرات طراحی شده است. این کابل‌ها با یک لایه محافظ خارجی که از جنس فلز (معمولاً فولاد یا آلومینیوم) ساخته شده است، پوشیده شده‌اند. استفاده از کابل آرموردار در محیط‌هایی که کابل‌های معمولی نمی‌توانند دوام بیاورند، ضروری است. این کابل‌ها در صنایع مختلف از جمله ساختمان‌سازی، تجهیزات صنعتی و زیرساخت‌های انرژی کاربرد دارند.کلینیک برق ساختمانی لبخند - کلینیک برق لبخند

در این مقاله، به بررسی کامل کابل آرموردار، ساختار، انواع، کاربردها، مزایا و معایب آن می‌پردازیم. همچنین، به استانداردهای بین‌المللی مرتبط با کابل‌های آرموردار اشاره خواهیم کرد.

خرید محصولات کابل - کلینیک برق ساختمانی لبخند

ساختار کابل آرموردار

کابل آرموردار از چندین لایه تشکیل شده است که هر کدام نقش خاصی در حفاظت و عملکرد آن ایفا می‌کنند. در زیر به تشریح اجزای اصلی کابل‌های آرموردار می‌پردازیم:

1. هادی (Conductor):
   هادی معمولاً از مس یا آلومینیوم ساخته می‌شود و وظیفه انتقال برق یا داده را دارد. مس به دلیل رسانایی بالا و دوام بیشتر، رایج‌ترین ماده برای هادی است.
2. عایق (Insulation):
   لایه عایق اطراف هادی قرار دارد و از انتقال جریان به بیرون جلوگیری می‌کند. مواد عایق معمولاً از پلیمرهایی مانند PVC (پلی‌وینیل کلراید) یا XLPE (پلی‌اتیلن کراسلینک شده) ساخته می‌شوند.
3. لایه محافظ داخلی (Inner Sheath):
   این لایه بین عایق و زره (آرمور) قرار دارد و از هادی و عایق در برابر آسیب‌های اولیه محافظت می‌کند.
4. زره (Armour):
   زره همان لایه فلزی محافظ است که کابل را در برابر خطرات مکانیکی، فشار، ضربه و حتی برخی عوامل محیطی محافظت می‌کند. زره می‌تواند به صورت نوارهای فولادی، سیم‌های فولادی یا آلومینیومی باشد.
5. غلاف خارجی (Outer Sheath):
   غلاف خارجی، لایه‌ای است که روی زره قرار می‌گیرد و کابل را در برابر رطوبت، نور خورشید، مواد شیمیایی و عوامل محیطی دیگر محافظت می‌کند.

انواع کابل آرموردار

1. کابل‌های آرموردار فولادی (Steel Wire Armoured - SWA):

این نوع کابل‌ها دارای زره‌ای از سیم‌های فولادی هستند و معمولاً برای کاربردهای صنعتی و زیرساخت‌های سنگین استفاده می‌شوند. مقاومت بالا در برابر فشار و ضربه از ویژگی‌های اصلی این کابل‌ها است.

2. کابل‌های آرموردار آلومینیومی (Aluminium Wire Armoured - AWA):

این کابل‌ها دارای زره‌ای از سیم‌های آلومینیومی هستند و برای کاربردهایی که وزن کم‌تر و مقاومت در برابر خوردگی اهمیت دارد، استفاده می‌شوند.

3. کابل‌های آرموردار نواری (Tape Armoured):

در این نوع، زره به صورت نوارهایی از جنس فولاد یا آلومینیوم دور کابل پیچیده می‌شود. این کابل‌ها برای کاربردهای خاص مانند دفن در زمین مناسب هستند.

4. کابل‌های آرموردار ضدآب:

این کابل‌ها دارای ویژگی‌های ضدآب هستند و برای استفاده در محیط‌های مرطوب یا زیر آب طراحی شده‌اند.

کاربردهای کابل آرموردار

کابل آرموردار به دلیل ویژگی‌های منحصر به فرد خود در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی عبارتند از:

1. زیرساخت‌های برق:
   کابل‌های آرموردار برای انتقال برق در ولتاژهای مختلف (کم، متوسط و بالا) استفاده می‌شوند. این کابل‌ها برای دفن در زمین یا نصب در محیط‌های صنعتی مناسب هستند.
2. صنایع نفت و گاز:
   در محیط‌هایی که خطر انفجار یا آتش‌سوزی وجود دارد، کابل‌های آرموردار به دلیل مقاومت بالا در برابر آسیب‌های مکانیکی و حرارتی استفاده می‌شوند.
3. ساختمان‌سازی:
   کابل‌های آرموردار در پروژه‌های ساختمانی برای تأمین برق و ارتباطات به کار می‌روند، به خصوص در مناطق پرخطر یا مکان‌هایی که کابل‌ها در معرض آسیب هستند.
4. سیستم‌های زیرزمینی:
   این کابل‌ها برای دفن مستقیم در زمین یا نصب در کانال‌های زیرزمینی مناسب هستند.
5. نیروگاه‌ها و صنایع سنگین:
   در نیروگاه‌ها و کارخانه‌های صنعتی که تجهیزات سنگین استفاده می‌شود، کابل‌های آرموردار به دلیل دوام و مقاومت بالای خود کاربرد دارند.

مزایای کابل آرموردار

استفاده از کابل آرموردار مزایای بسیاری دارد که آن را به گزینه‌ای ایده‌آل برای محیط‌های صنعتی و پرخطر تبدیل کرده است. برخی از این مزایا عبارتند از:

1. محافظت مکانیکی:
   زره فلزی کابل را در برابر ضربه، فشار و آسیب‌های فیزیکی محافظت می‌کند.
2. دوام بالا:
   این کابل‌ها برای استفاده در شرایط سخت محیطی طراحی شده‌اند و طول عمر بالایی دارند.
3. مقاومت در برابر خوردگی:
   زره آلومینیومی در برابر خوردگی مقاوم است و برای کاربردهای دریایی یا محیط‌های مرطوب مناسب است.
4. ایمنی بالا:
   کابل‌های خطر برق‌گرفتگی و آتش‌سوزی را کاهش می‌دهند.
5. انعطاف‌پذیری:
   برخی از انواع کابل‌های انعطاف‌پذیر هستند و می‌توانند در فضاهای محدود نصب شوند.

معایب کابل آرموردار

1. وزن زیاد:
   زره فلزی باعث افزایش وزن کابل می‌شود که حمل و نصب آن را دشوارتر می‌کند.
2. هزینه بالا:
   به دلیل استفاده از مواد باکیفیت و فرآیندهای تولید پیچیده، کابل‌های گران‌تر از کابل‌های معمولی هستند.
3. انعطاف‌پذیری محدود در برخی انواع:
   کابل‌های فولادی نسبت به سایر کابل‌ها انعطاف‌پذیری کمتری دارند.

استانداردهای بین‌المللی برای کابل آرموردار

برای اطمینان از کیفیت و ایمنی کابل‌های آرموردار، استانداردهای بین‌المللی مختلفی وجود دارد. برخی از این استانداردها عبارتند از:

1. IEC 60502:
   استاندارد بین‌المللی برای کابل‌های قدرت با ولتاژ پایین و متوسط.
2. BS 5467:
   استاندارد بریتانیایی برای کابل‌های ولتاژ پایین.
3. BS 6622:
   استاندارد بریتانیایی برای کابل‌های ولتاژ متوسط.
4. IEEE Standards:
   استانداردهای انجمن مهندسان برق و الکترونیک برای طراحی و نصب کابل‌های آرموردار.

تفاوت کابل آرموردار و کابل معمولی

کابل‌های از نظر ساختار، کاربرد و ویژگی‌ها تفاوت‌های زیادی دارند. در جدول زیر به مقایسه این دو نوع کابل پرداخته‌ایم:

ویژگی	کابل آرموردار	کابل معمولی
ساختار	دارای لایه زره فلزی	بدون لایه زره فلزی
مقاومت مکانیکی	بسیار بالا	کم
کاربردها	محیط‌های صنعتی و پرخطر	کاربردهای خانگی و کم‌خطر
هزینه	بالا	پایین
طول عمر	بیشتر	کمتر

نکات مهم در انتخاب کابل آرموردار

هنگام انتخاب کابل ، باید به موارد زیر توجه کنید:

1. نوع کاربرد:
   ابتدا مشخص کنید که کابل در چه محیطی استفاده خواهد شد. برای مثال، اگر کابل در محیط مرطوب استفاده می‌شود، باید کابل ضدآب انتخاب کنید.
2. ولتاژ کاری:
   اطمینان حاصل کنید که کابل انتخابی با ولتاژ کاری سیستم شما سازگار است.
3. جنس زره:
   بسته به شرایط محیطی، زره فولادی یا آلومینیومی را انتخاب کنید.
4. استانداردها:
   از مطابقت کابل با استانداردهای بین‌المللی اطمینان حاصل کنید.

نتیجه‌گیری

این کابل‌ها با ساختار محکم و دوام بالا، گزینه‌ای ایده‌آل برای پروژه‌هایی هستند که به ایمنی و مقاومت بالا نیاز دارند. با این حال، هزینه بالاتر و وزن زیاد از جمله معایب آن‌هاست. با توجه به استانداردها و نیازهای پروژه، انتخاب کابل مناسب می‌تواند تأثیر زیادی در عملکرد و ایمنی سیستم داشته باشد.
