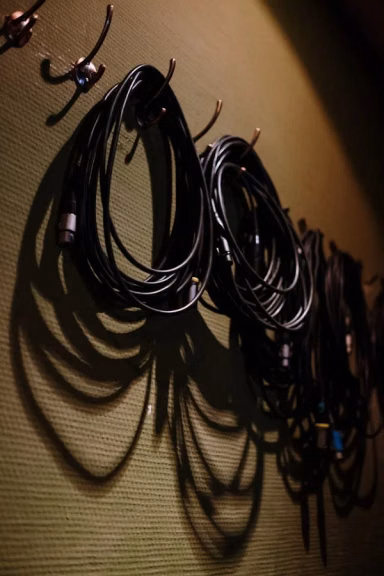

کابل شیلدار چیست و چه کاربردهایی دارد؟

کابل شیلدار یا کابل صفحه‌دار (Shielded Cable) نوعی کابل الکتریکی است که به منظور کاهش تداخل الکترومغناطیسی (EMI) و حفاظت از داده‌ها و سیگنال‌ها در برابر نویزهای خارجی طراحی شده است. این کابل به دلیل دارا بودن یک لایه محافظ، که معمولاً از جنس فلز یا مواد رسانای دیگر است، توانایی فوق‌العاده‌ای در حفظ کیفیت انتقال داده‌ها و سیگنال‌ها دارد.

خرید محصولات کابل - کلینیک برق ساختمانی لبخند

ساختار کابل شیلدار

کابل‌های شیلدار از سه بخش اصلی تشکیل شده‌اند:

1. هادی (Conductor):
   هادی همان بخش اصلی کابل است که جریان برق یا سیگنال را انتقال می‌دهد. معمولاً از جنس مس یا آلومینیوم ساخته می‌شود.
2. عایق (Insulation):
   لایه‌ای که هادی را از محیط خارجی و سایر بخش‌های کابل جدا می‌کند. این لایه از مواد عایقی مانند PVC یا پلی اتیلن ساخته می‌شود.
3. شیلد (Shield):
   شیلد همان لایه محافظ است که اطراف عایق قرار می‌گیرد. این لایه معمولاً از فویل آلومینیوم، شبکه مسی بافته‌شده یا ترکیبی از این دو ساخته می‌شود. شیلد وظیفه جلوگیری از ورود نویزهای خارجی و تداخل الکترومغناطیسی را برعهده دارد.
4. روکش بیرونی (Outer Jacket):
   لایه نهایی کابل است که از آن در برابر آسیب‌های فیزیکی و محیطی محافظت می‌کند. این لایه نیز از موادی مانند PVC یا پلیمرهای مقاوم ساخته می‌شود.

انواع کابل شیلدار

کابل‌های شیلدار بر اساس نوع شیلد و کاربرد به انواع مختلفی تقسیم می‌شوند:

1. کابل با شیلد فویلی (Foil Shielded Cable):

در این نوع کابل، شیلد از یک لایه نازک فویل آلومینیومی ساخته شده است. فویل‌ها به دلیل سبکی و انعطاف‌پذیری بالا، معمولاً برای کاهش نویزهای با فرکانس بالا استفاده می‌شوند.

2. کابل با شیلد بافته‌شده (Braided Shielded Cable):

این نوع کابل دارای شیلدی از شبکه‌های مسی یا آلومینیومی بافته‌شده است. شیلد بافته‌شده مقاومت بیشتری در برابر نویزهای فرکانس پایین دارد و در محیط‌های پرنویز استفاده می‌شود.

3. کابل با شیلد ترکیبی (Combination Shielded Cable):

ترکیبی از شیلد فویلی و بافته‌شده است. این نوع کابل بهترین عملکرد را در جلوگیری از تداخل الکترومغناطیسی دارد و برای کاربردهای حساس مانند تجهیزات پزشکی و نظامی مناسب است.

4. کابل شیلدار تک‌لایه و چندلایه:

کابل‌های شیلدار می‌توانند دارای یک لایه شیلد یا چندین لایه شیلد باشند. کابل‌های چندلایه در محیط‌هایی که تداخل الکترومغناطیسی بسیار بالا است، کاربرد دارند.

کاربردهای کابل شیلدار

کابل‌های شیلدار در صنایع مختلف برای کاربردهای متنوعی مورد استفاده قرار می‌گیرند.

1. صنعت مخابرات و انتقال داده‌ها:

در سیستم‌های مخابراتی و شبکه‌های کامپیوتری، کابل‌های شیلدار برای انتقال داده‌ها بدون از دست رفتن کیفیت سیگنال و جلوگیری از تداخل استفاده می‌شوند. این کابل‌ها به‌ویژه در کابل‌کشی اترنت (Ethernet) و فیبر نوری کاربرد دارند.

2. سیستم‌های صوتی و تصویری:

در تجهیزات صوتی و تصویری حرفه‌ای مانند سیستم‌های پخش استودیو، کابل‌های شیلدار برای کاهش نویز و بهبود کیفیت صدا و تصویر استفاده می‌شوند.

3. صنعت پزشکی:

در دستگاه‌های پزشکی حساس مانند تجهیزات MRI و CT Scan، کابل‌های شیلدار به دلیل جلوگیری از تداخل الکترومغناطیسی و حفظ دقت عملکرد دستگاه‌ها مورد استفاده قرار می‌گیرند.

4. صنایع نظامی و هوافضا:

در تجهیزات نظامی و هوافضا که حساسیت بالایی به نویز و تداخل دارند، کابل‌های شیلدار به‌عنوان یک جزء حیاتی شناخته می‌شوند.

5. سیستم‌های کنترلی و اتوماسیون صنعتی:

در صنایع بزرگ که از سیستم‌های کنترلی و اتوماسیون استفاده می‌کنند، کابل‌های شیلدار برای انتقال سیگنال‌های دقیق و جلوگیری از خطاهای ناشی از نویز ضروری هستند.

مزایای کابل شیلدار

1. کاهش نویز و تداخل الکترومغناطیسی (EMI):
   کابل‌های شیلدار با ایجاد یک سد فیزیکی، مانع از ورود نویزهای خارجی و تداخل الکترومغناطیسی به هادی می‌شوند.
2. حفظ کیفیت سیگنال:
   این کابل‌ها از افت سیگنال و تغییرات ناخواسته در داده‌های انتقالی جلوگیری می‌کنند.
3. افزایش طول عمر تجهیزات:
   با کاهش تداخل و نویز، کابل‌های شیلدار به عملکرد پایدار و طول عمر بیشتر تجهیزات الکتریکی کمک می‌کنند.
4. کارایی بالا در محیط‌های پرنویز:
   این کابل‌ها حتی در محیط‌هایی با تداخل الکترومغناطیسی بالا، عملکردی مطمئن و بدون خطا ارائه می‌دهند.

معایب کابل شیلدار

در کنار مزایا، کابل‌های شیلدار دارای برخی معایب نیز هستند:

1. هزینه بالا:
   به دلیل وجود لایه شیلد، این کابل‌ها معمولاً گران‌تر از کابل‌های معمولی هستند.
2. وزن بیشتر:
   شیلد فلزی باعث افزایش وزن کابل می‌شود که ممکن است در برخی کاربردها مشکل‌ساز باشد.
3. نیاز به اتصال به زمین:
   برای عملکرد صحیح، شیلد باید به زمین متصل شود که نیازمند نصب دقیق و تخصصی است.
4. انعطاف‌پذیری کمتر:
   به دلیل وجود لایه شیلد، این کابل‌ها انعطاف‌پذیری کمتری نسبت به کابل‌های فاقد شیلد دارند.

استانداردها و مشخصات کابل شیلدار

کابل‌های شیلدار باید با استانداردهای بین‌المللی مانند ISO/IEC 11801 و TIA/EIA-568 مطابقت داشته باشند. این استانداردها تضمین می‌کنند که کابل‌ها توانایی کاهش تداخل و انتقال سیگنال‌ها با کیفیت بالا را دارند.

مثال‌هایی از کاربرد کابل شیلدار در صنایع مختلف

کابل‌های شیلدار به دلیل ویژگی‌های منحصربه‌فردشان در کاهش نویز و تداخل الکترومغناطیسی (EMI) و همچنین حفظ کیفیت سیگنال، در بسیاری از صنایع و کاربردها استفاده می‌شوند. در ادامه، مثال‌هایی از کاربردهای این کابل‌ها در صنایع مختلف با جزئیات بیشتری بررسی می‌شود.

1. صنعت مخابرات و شبکه

کاربرد:

در زیرساخت‌های مخابراتی و شبکه‌های کامپیوتری، کابل‌های شیلدار نقش حیاتی ایفا می‌کنند. این کابل‌ها برای انتقال داده‌ها با سرعت بالا و بدون اختلال استفاده می‌شوند. در محیط‌هایی که تجهیزات الکتریکی زیادی وجود دارد، نویز و تداخل الکترومغناطیسی می‌توانند باعث افت کیفیت سیگنال شوند. کابل‌های شیلدار این مشکل را حل می‌کنند.

جزئیات:

• کابل‌های Cat6a و Cat7:
  در شبکه‌های اترنت (Ethernet) که انتقال داده‌ها با سرعت‌های گیگابیتی انجام می‌شود، از کابل‌های شیلدار برای تضمین کیفیت سیگنال استفاده می‌شود. این کابل‌ها دارای شیلد فویلی یا بافته‌شده هستند که از تداخل میان زوج‌های سیم و نویزهای محیطی جلوگیری می‌کند.
• ایستگاه‌های مخابراتی:
  کابل‌های شیلدار در ایستگاه‌های مخابراتی برای انتقال سیگنال‌های صوتی و داده‌های دیجیتال استفاده می‌شوند. این کابل‌ها مانع از تداخل سیگنال‌های رادیویی (RFI) شده و کیفیت ارتباطات را حفظ می‌کنند.

نمونه عملی:

در یک دیتاسنتر که صدها کابل برای اتصال سرورها، سوئیچ‌ها و روترها استفاده می‌شود، کابل‌های شیلدار به کاهش تداخل میان کابل‌های مجاور کمک می‌کنند. این امر باعث می‌شود که انتقال داده‌ها در محیط‌های پرتراکم بدون خطا انجام شود.

2. صنعت صوتی و تصویری (AV)

کاربرد:

در سیستم‌های صوتی و تصویری حرفه‌ای، حفظ کیفیت صدا و تصویر اهمیت زیادی دارد. نویز و تداخل می‌توانند باعث ایجاد اعوجاج، افت کیفیت یا اختلال در سیگنال‌های صوتی و تصویری شوند. کابل‌های شیلدار به جلوگیری از این مشکلات کمک می‌کنند.

جزئیات:

• سیستم‌های صوتی استودیو:
  هنگام ضبط صدا یا پخش موسیقی در استودیوهای حرفه‌ای، از کابل‌های شیلدار (مانند کابل‌های XLR یا TRS شیلدار) برای اتصال میکروفون‌ها، آمپلی‌فایرها و میکسرها استفاده می‌شود. این کابل‌ها مانع از ورود نویز به سیگنال‌های صوتی می‌شوند.
• سیستم‌های تصویری حرفه‌ای:
  در سیستم‌های پخش تلویزیونی و سینمایی، کابل‌های شیلدار برای انتقال سیگنال‌های ویدئویی با وضوح بالا (HDMI شیلدار یا SDI) استفاده می‌شوند. این کابل‌ها از ایجاد نویز و افت کیفیت تصویر جلوگیری می‌کنند.

نمونه عملی:

در یک کنسرت زنده، تجهیزات صوتی مانند میکروفون‌ها، اسپیکرها و آمپلی‌فایرها به کابل‌های شیلدار نیاز دارند تا نویزهای ناشی از تجهیزات الکتریکی و نورپردازی تأثیری بر کیفیت صدا نداشته باشند.

3. صنعت پزشکی

کاربرد:

در تجهیزات پزشکی حساس که نیاز به انتقال داده‌های دقیق و بدون خطا دارند، از کابل‌های شیلدار استفاده می‌شود. این کابل‌ها از تداخل الکترومغناطیسی که می‌تواند عملکرد دستگاه‌ها را مختل کند، جلوگیری می‌کنند.

جزئیات:

• تصویربرداری پزشکی:
  دستگاه‌های MRI و CT Scan که میدان‌های مغناطیسی قوی ایجاد می‌کنند، به کابل‌های شیلداری نیاز دارند که از تداخل سیگنال‌ها و کاهش دقت تصاویر جلوگیری کنند.
• مانیتورینگ قلب و عروق:
  در دستگاه‌های ECG و مانیتورهای پزشکی که سیگنال‌های الکتریکی ضعیف بدن را ثبت می‌کنند، کابل‌های شیلدار کمک می‌کنند تا این سیگنال‌ها تحت تأثیر نویزهای محیطی قرار نگیرند.

نمونه عملی:

در یک بیمارستان، دستگاه مانیتورینگ قلب که در نزدیکی تجهیزات دیگری مانند پمپ‌های الکتریکی و لامپ‌های قوی قرار دارد، با استفاده از کابل‌های شیلدار سیگنال‌های دقیق قلب بیمار را بدون تأثیر نویز ثبت می‌کند.

4. صنایع نظامی و هوافضا

کاربرد:

در سیستم‌های نظامی و هوافضایی، دقت و پایداری انتقال داده‌ها از اهمیت بالایی برخوردار است. کابل‌های شیلدار برای حفاظت از سیگنال‌های حساس در برابر تداخل الکترومغناطیسی در این صنایع استفاده می‌شوند.

جزئیات:

• سیستم‌های ارتباطی نظامی:
  در تجهیزات ارتباطی نظامی که در محیط‌های پرنویز مانند میدان‌های جنگ استفاده می‌شوند، کابل‌های شیلدار از تداخل سیگنال‌های رادیویی جلوگیری می‌کنند.
• هواپیما و فضاپیما:
  در هواپیماها و فضاپیماها که تجهیزات الکتریکی و الکترونیکی زیادی در کنار هم قرار دارند، کابل‌های شیلدار از تداخل میان سیستم‌های کنترلی، مخابراتی و ناوبری جلوگیری می‌کنند.

نمونه عملی:

در یک جنگنده نظامی، کابل‌های شیلدار برای اتصال سیستم‌های رادار و مخابراتی استفاده می‌شوند تا سیگنال‌ها حتی در شرایط پرنویز به درستی منتقل شوند.

5. صنایع اتوماسیون صنعتی

کاربرد:

در کارخانه‌ها و محیط‌های صنعتی که تجهیزات اتوماسیون زیادی وجود دارد، کابل‌های شیلدار برای انتقال دقیق سیگنال‌های کنترلی و داده‌ها استفاده می‌شوند. این کابل‌ها از تأثیر نویز ناشی از موتورها، ژنراتورها و سایر دستگاه‌های صنعتی جلوگیری می‌کنند.

جزئیات:

• سیستم‌های PLC:
  در سیستم‌های کنترل منطقی قابل برنامه‌ریزی (PLC)، کابل‌های شیلدار برای انتقال سیگنال‌های دیجیتال و آنالوگ بین واحدهای مختلف استفاده می‌شوند.
• ماشین‌آلات صنعتی:
  کابل‌های شیلدار در ماشین‌آلات CNC و روباتیک صنعتی برای انتقال سیگنال‌های دقیق و جلوگیری از خطاهای ناشی از نویز به کار می‌روند.

نمونه عملی:

در یک خط تولید خودکار که روبات‌ها با استفاده از سیگنال‌های کنترلی کار می‌کنند، کابل‌های شیلدار امکان انتقال دقیق این سیگنال‌ها را فراهم می‌کنند تا عملکرد خط تولید بدون خطا انجام شود.

6. صنعت حمل‌ونقل

کاربرد:

در وسایل نقلیه مانند خودروها، قطارها و کشتی‌ها، برای انتقال سیگنال‌های الکتریکی و داده‌ها به کار می‌روند. این کابل‌ها از تداخل سیگنال‌ها در محیط‌های پرنویز جلوگیری می‌کنند.

جزئیات:

• سیستم‌های خودرو:
  در خودروهای مدرن که دارای سیستم‌های پیشرفته‌ای مانند GPS، دوربین‌های عقب، سنسورها و سیستم‌های صوتی هستند، برای جلوگیری از تداخل میان این سیستم‌ها استفاده می‌شوند.
• سیستم‌های ریلی:
  در قطارهای پرسرعت، برای انتقال سیگنال‌های کنترلی و مخابراتی استفاده می‌شوند تا عملکرد ایمن و دقیق سیستم‌ها تضمین شود.

نمونه عملی:

در یک خودروی الکتریکی، کابل‌های شیلدار از تداخل میان سیستم‌های باتری، موتور الکتریکی و سیستم‌های ارتباطی جلوگیری می‌کنند و عملکرد بهینه خودرو را تضمین می‌کنند.

منابع

1. "Electrical Wiring: Industrial" by Stephen L. Herman
   این کتاب یکی از منابع معتبر در زمینه سیستم‌های سیم‌کشی و کابل‌های صنعتی است.
2. "Practical Electrical Wiring" by Frederic P. Hartwell and Herbert P. Richter
   این منبع اطلاعات جامعی در مورد انواع کابل‌ها، از جمله کابل‌های شیلدار ارائه می‌دهد.
3. "Handbook of Electrical Design Details" by Neil Sclater
   این کتاب جزئیات طراحی و مشخصات انواع کابل‌های الکتریکی را به دقت توضیح می‌دهد.
4. کلینیک برق ساختمانی لبخند - کلینیک برق لبخند

نتیجه‌گیری

کابل شیلدار به‌عنوان یکی از مؤثرترین ابزارها برای کاهش تداخل الکترومغناطیسی و حفظ کیفیت سیگنال در صنایع مختلف شناخته می‌شود. انتخاب نوع مناسب این کابل بر اساس نیازهای خاص هر پروژه، می‌تواند عملکرد سیستم‌ها را بهبود بخشد و از مشکلات ناشی از نویز و تداخل جلوگیری کند.کلینیک برق ساختمانی لبخند - کلینیک برق لبخند
