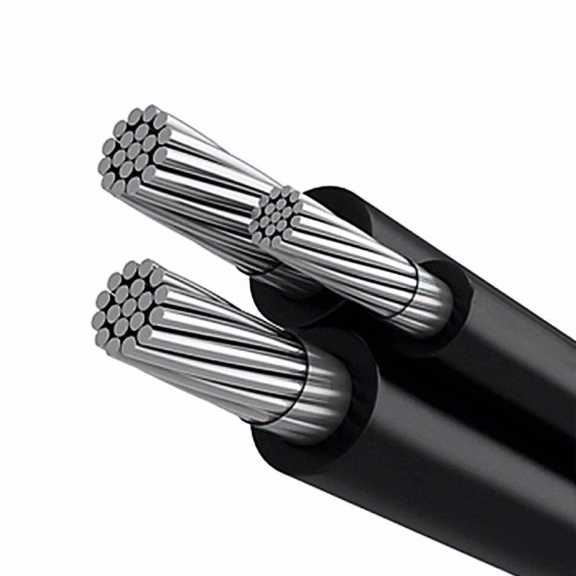

کابل خودنگهدار چیست؟

کابل خودنگهدار (Self-Supporting Cable) یکی از انواع کابل‌های برق است که به طور خاص برای خطوط انتقال و توزیع برق در شبکه‌های هوایی طراحی شده است. این کابل‌ها دارای ساختاری خاص هستند که امکان نصب بدون نیاز به پایه‌های اضافی یا سیم‌های نگهدارنده مجزا را فراهم می‌کنند. کابل‌های خودنگهدار به دلیل طراحی منحصربه‌فرد خود، در پروژه‌های توزیع برق شهری و روستایی و همچنین در مناطقی با تراکم جمعیت بالا و شرایط محیطی سخت، به‌طور گسترده مورد استفاده قرار می‌گیرند.

این مقاله به بررسی کامل کابل خودنگهدار، ساختار، انواع، کاربردها، مزایا و معایب آن می‌پردازد. همچنین استانداردهای بین‌المللی مرتبط با این کابل‌ها و نکات مهم در انتخاب و استفاده از آن‌ها را بررسی می‌کنیم.

خرید محصولات کابل - کلینیک برق ساختمانی لبخند

صنایع سیم و کابل لامع - صنایع کارخانه جات سیم و کابل لامع

ساختار کابل خودنگهدار

کابل‌های خودنگهدار از چندین عنصر اصلی تشکیل شده‌اند که هر کدام نقش خاصی در عملکرد و ایمنی کابل ایفا می‌کنند. این اجزا عبارتند از:

1. هادی‌ها (Conductors):

هادی‌های کابل خودنگهدار معمولاً از آلومینیوم ساخته می‌شوند، زیرا آلومینیوم وزن سبک و مقاومت بالایی در برابر خوردگی دارد. این هادی‌ها ممکن است به صورت تک‌رشته‌ای یا چندرشته‌ای باشند و جریان الکتریکی را انتقال می‌دهند.

2. عایق (Insulation):

هر هادی با یک لایه عایق پوشیده شده است که از جنس مواد پلیمری مانند XLPE (پلی‌اتیلن کراسلینک شده) یا PE (پلی‌اتیلن) ساخته می‌شود. این لایه عایق از جریان الکتریکی در برابر تماس با سایر هادی‌ها یا محیط اطراف محافظت می‌کند.

3. هادی نگهدارنده (Messenger Wire):

یکی از هادی‌ها به عنوان هادی نگهدارنده عمل می‌کند و وظیفه تحمل وزن کابل و نگهداری آن در ارتفاع مورد نظر را بر عهده دارد. این هادی معمولاً مقاوم‌تر از سایر هادی‌ها است و ممکن است دارای روکش فولادی یا آلیاژ خاصی باشد.

4. لایه محافظ (Sheath):

در برخی از کابل‌های خودنگهدار، یک لایه محافظ بیرونی برای افزایش مقاومت کابل در برابر عوامل محیطی مانند UV (اشعه ماوراءبنفش)، رطوبت، و دماهای شدید اضافه می‌شود.

انواع کابل خودنگهدار

کابل‌های خودنگهدار بر اساس تعداد هادی‌ها، سطح ولتاژ و کاربردهای خاص به چند دسته تقسیم می‌شوند:

1. کابل خودنگهدار فشار ضعیف (Low Voltage Self-Supporting Cable):

این نوع کابل‌ها برای انتقال و توزیع برق با ولتاژ پایین (معمولاً تا 1000 ولت) استفاده می‌شوند. از این کابل‌ها بیشتر در مناطق مسکونی و شهری استفاده می‌شود.

2. کابل خودنگهدار فشار متوسط (Medium Voltage Self-Supporting Cable):

این کابل‌ها برای انتقال برق با ولتاژ متوسط (معمولاً بین 1 تا 36 کیلوولت) طراحی شده‌اند. کاربرد اصلی آن‌ها در شبکه‌های توزیع برق شهری و روستایی است.

3. کابل خودنگهدار فشار قوی (High Voltage Self-Supporting Cable):

این نوع کابل‌ها برای انتقال برق در ولتاژهای بالا (بالاتر از 36 کیلوولت) استفاده می‌شوند و معمولاً در پروژه‌های خاص صنعتی یا انتقال برق بین مناطق مختلف کاربرد دارند.

4. کابل خودنگهدار چندمنظوره (Multipurpose Self-Supporting Cable):

این کابل‌ها علاوه بر انتقال برق، قابلیت انتقال داده یا سیگنال‌های مخابراتی را نیز دارند و در پروژه‌های خاص مانند خطوط برق و اینترنت استفاده می‌شوند.

کاربردهای کابل خودنگهدار

کابل‌های خودنگهدار به دلیل داشتن ویژگی‌های خاص، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند. برخی از کاربردهای اصلی این کابل‌ها عبارتند از:

1. شبکه‌های توزیع برق شهری:

در مناطق شهری، به دلیل محدودیت فضا و وجود تراکم بالای ساختمان‌ها، کابل‌های خودنگهدار گزینه‌ای ایده‌آل برای ایجاد شبکه‌های توزیع برق هوایی هستند.

2. شبکه‌های توزیع برق روستایی:

در مناطق روستایی که فاصله بین نقاط مختلف زیاد است و نصب کابل‌های زمینی هزینه‌بر است، کابل‌های به دلیل نصب آسان و هزینه کمتر، استفاده می‌شوند.

3. مناطق صعب‌العبور:

در مناطقی که نصب پایه‌های اضافی یا کابل‌کشی زمینی دشوار است (مانند مناطق کوهستانی)، کابل‌های به دلیل نیاز به تجهیزات کمتری، بسیار کاربردی هستند.

4. محیط‌های صنعتی:

در محیط‌های صنعتی که کابل‌ها در معرض آسیب‌های مکانیکی یا شرایط سخت محیطی هستند، کابل‌های به دلیل مقاومت بالا و ساختار محکم، استفاده می‌شوند.

مزایای کابل خودنگهدار

کابل‌های خودنگهدار به دلیل ویژگی‌های منحصر به فرد خود مزایای بسیاری دارند که آن‌ها را به یکی از محبوب‌ترین گزینه‌ها در صنعت برق تبدیل کرده است. برخی از این مزایا عبارتند از:

1. نصب آسان و سریع:

طراحی خودنگهدار کابل‌ها باعث می‌شود که نصب آن‌ها به تجهیزات و پایه‌های کمتری نیاز داشته باشد، که این امر باعث کاهش زمان و هزینه نصب می‌شود.

2. ایمنی بالا:

به دلیل داشتن لایه عایق، کابل‌های خودنگهدار ایمنی بیشتری نسبت به کابل‌های هوایی معمولی دارند و خطر برق‌گرفتگی یا اتصال کوتاه را کاهش می‌دهند.

3. مقاومت در برابر شرایط محیطی:

کابل‌های خودنگهدار به گونه‌ای طراحی شده‌اند که در برابر رطوبت، UV، باد، و سایر عوامل محیطی مقاوم باشند.

4. صرفه‌جویی در هزینه:

کاهش نیاز به تجهیزات اضافی و پایه‌های نگهدارنده باعث کاهش هزینه‌های کلی پروژه می‌شود.

5. کاهش افت ولتاژ:

طراحی مناسب هادی‌ها و استفاده از مواد باکیفیت در ساخت این کابل‌ها، افت ولتاژ را به حداقل می‌رساند.

معایب کابل خودنگهدار

با وجود مزایای بسیار، کابل‌های خودنگهدار دارای محدودیت‌ها و معایبی نیز هستند که باید در نظر گرفته شوند:

1. ظرفیت محدود:

کابل‌های خودنگهدار برای انتقال برق در ظرفیت‌های بالا مناسب نیستند و ممکن است برای پروژه‌های بزرگ ناکافی باشند.

2. هزینه اولیه بالا:

اگرچه کابل‌های خودنگهدار در طولانی‌مدت هزینه‌های نصب و نگهداری را کاهش می‌دهند، اما هزینه اولیه خرید آن‌ها نسبت به کابل‌های هوایی معمولی بیشتر است.

3. نیاز به تخصص در نصب:

نصب این کابل‌های نیاز به مهارت و دانش فنی بیشتری نسبت به کابل‌های معمولی دارد.

استانداردهای بین‌المللی کابل خودنگهدار

برای اطمینان از کیفیت و عملکرد این کابل‌های ، استانداردهای بین‌المللی مختلفی تدوین شده‌اند. برخی از این استانداردها عبارتند از:

1. IEC 60502:

استاندارد بین‌المللی برای کابل‌های برق با ولتاژهای پایین و متوسط.

2. IEEE Standards:

استانداردهای انجمن مهندسان برق و الکترونیک برای طراحی، آزمایش و نصب کابل‌های خودنگهدار.

3. NF C 33-209:

استاندارد فرانسوی برای کابل‌های هوایی.

4. BS EN 50397:

استاندارد بریتانیایی برای کابل‌های هوایی ولتاژ متوسط.

نکات مهم در انتخاب کابل خودنگهدار

هنگام انتخاب کابل، باید به موارد زیر توجه کنید:

1. سطح ولتاژ:

اطمینان حاصل کنید که کابل انتخابی برای سطح ولتاژ مورد نظر مناسب باشد.

2. شرایط محیطی:

شرایط محیطی مانند دما، رطوبت و باد را در نظر بگیرید و کابلی انتخاب کنید که با این شرایط سازگار باشد.

3. ظرفیت جریان:

ظرفیت جریان کابل باید با نیازهای پروژه شما مطابقت داشته باشد.

4. استانداردها:

از تطابق کابل با استانداردهای بین‌المللی اطمینان حاصل کنید.

---

نتیجه‌گیری

کابل‌های خودنگهدار به دلیل طراحی خاص و ویژگی‌های منحصر به فرد خود، به عنوان یکی از بهترین گزینه‌ها برای شبکه‌های برق هوایی شناخته می‌شوند. این کابل‌ها با کاهش هزینه‌های نصب، افزایش ایمنی و مقاومت در برابر شرایط محیطی، نقش مهمی در بهبود سیستم‌های توزیع برق دارند. با این حال، انتخاب کابل مناسب باید بر اساس نیازهای پروژه، شرایط محیطی و استانداردهای معتبر انجام شود.کلینیک برق ساختمانی لبخند - کلینیک برق لبخند
