مراحل انتقال برق از نیروگاه تا مصرف‌کنندگان

انتقال برق از نیروگاه به محل‌های مصرف (مسکونی، صنعتی و تجاری) شامل سه مرحله اصلی است:

1. تولید برق در نیروگاه‌ها
2. انتقال برق از طریق خطوط فشار قوی
3. توزیع برق به مصرف‌کنندگان نهایی

در ادامه، هر یک از این مراحل به تفصیل توضیح داده می‌شوند.

فروشگاه - کلینیک برق ساختمانی لبخند

1. تولید برق در نیروگاه‌ها

برق معمولاً در نیروگاه‌هایی تولید می‌شود که از منابع مختلف انرژی بهره می‌برند. این منابع شامل سوخت‌های فسیلی (مانند گاز و زغال‌سنگ)، انرژی هسته‌ای، انرژی‌های تجدیدپذیر (مانند خورشیدی و بادی) و انرژی آبی هستند.

ویژگی‌های تولید برق:

• ولتاژ تولیدی پایین: ژنراتورهای نیروگاهی را معمولاً با ولتاژ پایین (11 کیلوولت تا 33 کیلوولت) تولید می‌کنند. این ولتاژ برای انتقال در فواصل طولانی مناسب نیست.
• نیاز به افزایش ولتاژ: برای انتقال با کمترین تلفات، ولتاژ تولیدی در نیروگاه‌ها افزایش داده می‌شود.

مثال:

در نیروگاه برق آبی "سد سه‌دره" چین، با ولتاژ 20 کیلوولت تولید می‌شود و سپس به 500 کیلوولت برای انتقال افزایش می‌یابد.

2. انتقال برق از طریق خطوط فشار قوی

پس از تولید، باید از نیروگاه به مناطق مختلف منتقل شود. این مرحله به "انتقال برق" معروف است و با استفاده از دکل‌های برقی بزرگ و خطوط فشار قوی انجام می‌شود.

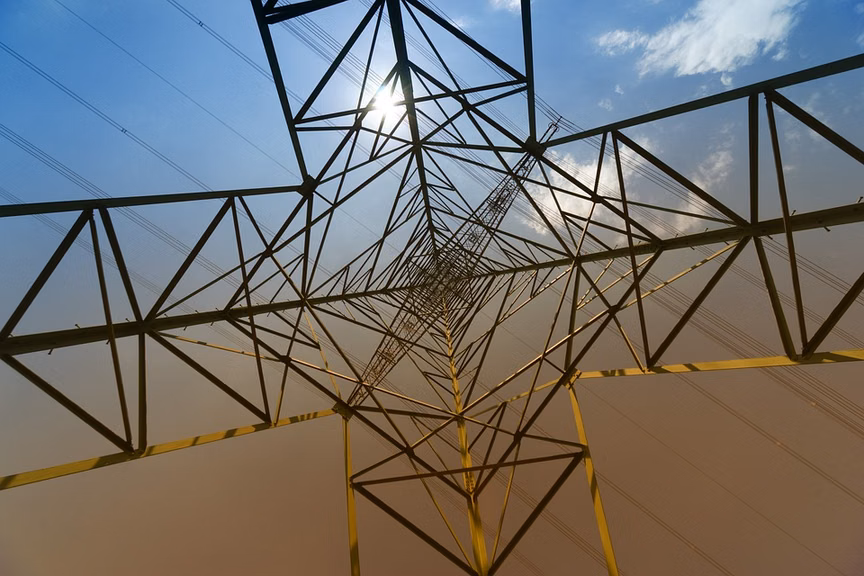

الف) نقش دکل‌های برقی در انتقال برق

دکل‌ها وظیفه حمل خطوط فشار قوی را بر عهده دارند. این دکل‌ها معمولاً در فواصل طولانی و بین شهرها نصب می‌شوند. طراحی دکل‌ها به گونه‌ای است که:

• ارتفاع کافی: از برخورد خطوط برق با زمین یا موانع جلوگیری شود.
• تحمل وزن کابل‌ها: دکل‌ها باید قادر به تحمل وزن کابل‌های سنگین و شرایط محیطی (باد، برف و زلزله) باشند.
• عایق‌بندی مناسب: به‌منظور جلوگیری از اتصال کوتاه و خطرات الکتریکی.

ب) افزایش ولتاژ برای کاهش تلفات

طبق قانون اهم، تلفات حرارتی در خطوط انتقال با مربع جریان عبوری متناسب است (P = I²R). برای کاهش این تلفات، جریان عبوری کاهش داده می‌شود و ولتاژ افزایش می‌یابد. این افزایش ولتاژ با استفاده از ترانسفورماتورهای افزاینده (Step-up Transformers) در نیروگاه انجام می‌شود.

مثال:

در ایالات متحده، تولید نیروگاه‌ها به ولتاژهای بسیار بالا (500 کیلوولت یا بیشتر) افزایش می‌یابد و از طریق خطوط انتقال به شهرها و مناطق صنعتی منتقل می‌شود.

ج) انواع خطوط انتقال برق

• خطوط AC (جریان متناوب): رایج‌ترین نوع خطوط انتقال، که برای انتقال برق در فواصل طولانی استفاده می‌شود.
• خطوط DC (جریان مستقیم): برای انتقال برق در فواصل بسیار طولانی یا بین قاره‌ای به‌کار می‌روند، زیرا تلفات کمتری در طول مسیر دارند.

د) ساختار خطوط انتقال

• هادی‌ها (Conductors): کابل‌هایی که برق را حمل می‌کنند، معمولاً از آلیاژهای آلومینیوم یا مس ساخته می‌شوند.
• عایق‌ها (Insulators): برای جلوگیری از تماس مستقیم خطوط با دکل‌ها، از عایق‌های سرامیکی یا شیشه‌ای استفاده می‌شود.
• زمین (Grounding): برای تخلیه اضافه‌بار و حفاظت در برابر صاعقه، خطوط انتقال به زمین متصل می‌شوند.

3. توزیع برق به مصرف‌کنندگان نهایی

پس از انتقال به مناطق شهری یا صنعتی، ولتاژ بالا برای استفاده نهایی مناسب نیست و نیاز به کاهش دارد. این مرحله به "توزیع برق" معروف است.

الف) کاهش ولتاژ با استفاده از ترانسفورماتورهای کاهنده

در این مرحله، از طریق پست‌های توزیع برق (Substations) وارد شبکه توزیع می‌شود. در پست‌ها:

• ولتاژ برق از مقادیر بسیار بالا (مثلاً 500 کیلوولت) به ولتاژهای متوسط (مثلاً 33 یا 11 کیلوولت) کاهش می‌یابد.
• سپس در نزدیکی مصرف‌کنندگان، ولتاژ به سطوح پایین‌تر (مانند 220 ولت برای مصارف خانگی) تبدیل می‌شود.

ب) توزیع برق در مناطق شهری و صنعتی

• شبکه‌های هوایی: در مناطق روستایی و حومه شهرها، برق اغلب از طریق کابل‌های هوایی توزیع می‌شود.
• شبکه‌های زمینی: در مناطق شهری و صنعتی، از طریق کابل‌های زیرزمینی برای کاهش خطرات و زیباسازی محیط انتقال پیدا می‌کند.

مثال:

برق تولید شده در نیروگاه‌های هسته‌ای فرانسه، از طریق خطوط فشار قوی 400 کیلوولت منتقل می‌شود، سپس در پست‌های برق به 20 کیلوولت کاهش می‌یابد و در نهایت با ولتاژ 220 ولت به خانه‌ها و 400 ولت به کارگاه‌های صنعتی می‌رسد.

چالش‌های انتقال برق با استفاده از دکل‌ها

1. تلفات انرژی

حتی با وجود افزایش ولتاژ، تلفات انرژی به دلیل مقاومت خطوط و پدیده‌هایی مانند اثر کرونا اجتناب‌ناپذیر است.

راه‌حل‌ها:

• استفاده از خطوط DC برای فواصل بسیار طولانی.
• استفاده از هادی‌های با مقاومت کمتر (مانند هادی‌های آلومینیوم با مغز فولاد).

2. تأثیرات زیست‌محیطی

دکل‌ها و خطوط انتقال ممکن است باعث تخریب زیستگاه‌های طبیعی شوند یا بر روی حیات جانوری تأثیر بگذارند.

راه‌حل‌ها:

• طراحی مسیرهای انتقال به‌گونه‌ای که کمترین آسیب به محیط‌زیست وارد شود.
• استفاده از خطوط زیرزمینی در مناطق حساس.

3. خطرات ایمنی

دکل‌ها و خطوط انتقال فشار قوی می‌توانند خطراتی مانند برق‌گرفتگی یا آتش‌سوزی ایجاد کنند.

راه‌حل‌ها:

• نصب عایق‌های استاندارد و سیستم‌های حفاظتی.
• آموزش کارکنان و نظارت دقیق بر نصب و تعمیرات.

مزایای استفاده از دکل‌ها بزرگ

دکل‌ها بزرگ، یکی از مهم‌ترین اجزای زیرساخت‌های شبکه برق هستند که نقشی اساسی در انتقال و توزیع انرژی الکتریکی ایفا می‌کنند. استفاده از این دکل‌ها به دلیل ویژگی‌ها و مزایای خاص آن‌ها، برای تأمین پایدار و کاهش هدررفت انرژی ضروری است. در ادامه به بررسی برخی از مزایای دکل‌های برق بزرگ و روش نصب آن‌ها پرداخته شده است.

---

مزایای استفاده از دکل‌های بزرگ

1. افزایش کارایی در انتقال برق
   دکل‌های بزرگ (مانند دکل‌های ولتاژ بالا) به دلیل طراحی مناسب و ارتفاع زیاد، امکان انتقال جریان الکتریکی در مسافت‌های طولانی را با حداقل اتلاف انرژی فراهم می‌کنند. این موضوع به کاهش هزینه‌های انرژی و بهبود کارایی شبکه کمک می‌کند.
2. کاهش تلفات انرژی
   یکی از چالش‌های اصلی در سیستم‌های انتقال ، تلفات انرژی ناشی از مقاومت سیم‌ها است. دکل‌های بزرگ با افزایش فاصله بین خطوط و زمین، این تلفات را به حداقل می‌رسانند. این ویژگی باعث انتقال مؤثرتر انرژی می‌شود.
3. پایداری در شرایط آب‌وهوایی سخت
   دکل‌های بزرگ به‌گونه‌ای طراحی شده‌اند که در برابر بادهای شدید، برف سنگین و زلزله مقاومت کافی داشته باشند. استفاده از مواد مقاوم مانند فولاد گالوانیزه و طراحی مهندسی خاص، پایداری این دکل‌ها را تضمین می‌کند.
4. بهبود ایمنی عمومی
   ارتفاع زیاد دکل‌ها و فاصله استاندارد خطوط از سطح زمین، احتمال برخورد انسان یا حیوانات با خطوط را کاهش داده و ایمنی بیشتری را فراهم می‌کند. این ویژگی نقش مهمی در جلوگیری از حوادث ناگوار دارد.
5. کاهش تأثیرات زیست‌محیطی
   برخلاف خطوط برق زیرزمینی که ممکن است به خاک و محیط‌زیست آسیب وارد کنند، دکل‌های بزرگ تأثیرات زیست‌محیطی کمتری دارند. این دکل‌ها همچنین امکان استفاده از زمین‌های زیر آن‌ها برای کشاورزی یا سایر فعالیت‌ها را فراهم می‌کنند.

طریقه نصب دکل‌های برق بزرگ

نصب دکل‌هایکی از عملیات‌های پیچیده مهندسی است که نیاز به دقت بالا و رعایت استانداردهای ایمنی دارد. مراحل نصب دکل‌های بزرگ به شرح زیر است:

1. مطالعه و طراحی اولیه
   • پیش از نصب، موقعیت جغرافیایی، ویژگی‌های زمین‌شناسی و شرایط آب‌وهوایی منطقه بررسی می‌شود.
   • نقشه‌های دقیق طراحی می‌شوند تا ارتفاع، فاصله، و جنس دکل‌ها مشخص گردد.
2. آماده‌سازی زمین
   • زمین برای نصب فونداسیون دکل آماده می‌شود. این مرحله شامل حفاری، تسطیح و تثبیت خاک است.
   • بتن‌ریزی برای فونداسیون انجام می‌شود تا دکل بتواند فشار وارده را تحمل کند.
3. ساخت و نصب دکل
   • قطعات دکل که معمولاً از فولاد گالوانیزه ساخته شده‌اند، به محل حمل می‌شوند.
   • با استفاده از جرثقیل‌ها و تجهیزات خاص، دکل‌ها در موقعیت خود نصب می‌شوند. در این مرحله، مونتاژ قطعات به صورت مرحله‌ای انجام می‌گیرد.
4. نصب کابل‌ها و تجهیزات الکتریکی
   • پس از نصب دکل، خطوط برق از طریق کابل‌های مقاوم به دکل‌ها متصل می‌شوند.
   • تجهیزات حفاظتی مانند عایق‌ها و مقره‌ها برای افزایش ایمنی و کاهش خطرات نصب می‌شوند.
5. آزمایش و بهره‌برداری
   • پس از پایان نصب، آزمایش‌هایی برای اطمینان از عملکرد صحیح دکل‌ها و خطوط برق انجام می‌شود.
   • در صورت تأیید، شبکه به بهره‌برداری می‌رسد.

نتیجه‌گیری

دکل‌های بزرگ به دلیل مزایای متعددی همچون کاهش تلفات انرژی، افزایش پایداری و ایمنی، و استفاده بهینه از منابع، یکی از اجزای کلیدی شبکه انتقال هستند. نصب این دکل‌ها نیازمند دانش تخصصی و رعایت استانداردهای بین‌المللی است. بهره‌گیری از این فناوری مدرن، امکان تأمین پایدار و باکیفیت را برای جوامع فراهم می‌سازد.

جمع‌بندی

انتقال برق از نیروگاه‌ها به محل‌های مسکونی و صنعتی با استفاده از دکل‌های بزرگ یکی از پیچیده‌ترین و ضروری‌ترین فرآیندهای مهندسی برق است. این فرآیند شامل تولید در نیروگاه، انتقال آن از طریق خطوط فشار قوی و توزیع به مصرف‌کنندگان نهایی است. دکل‌های بزرگ به‌عنوان ستون فقرات این سیستم نقش حیاتی در انتقال ایمن و کارآمد ایفا می‌کنند. رعایت استانداردهای مهندسی، استفاده از تجهیزات پیشرفته و توجه به چالش‌های زیست‌محیطی و ایمنی، کلید موفقیت این سیستم پیچیده است.

کلینیک برق ساختمانی لبخند - کلینیک برق لبخند

منابع:

1. Grainger, John J., and Stevenson, William D. Power System Analysis. McGraw-Hill Education.
2. Glover, J. Duncan, Sarma, Mulukutla S., and Overbye, Thomas J. Power System Analysis and Design. Cengage Learning.
3. IEC Standards: International Electrotechnical Commission.
4. IEEE Papers on High Voltage Transmission Systems.
5. کتاب "Electrical Power Transmission System Engineering" نوشته Turan Gonen

6. مقالات علمی IEEE با موضوع انتقال برق و طراحی دکل‌ها

7. استانداردهای IEC (کمیسیون بین‌المللی الکترونیک) برای طراحی و نصب دکل‌های برق
